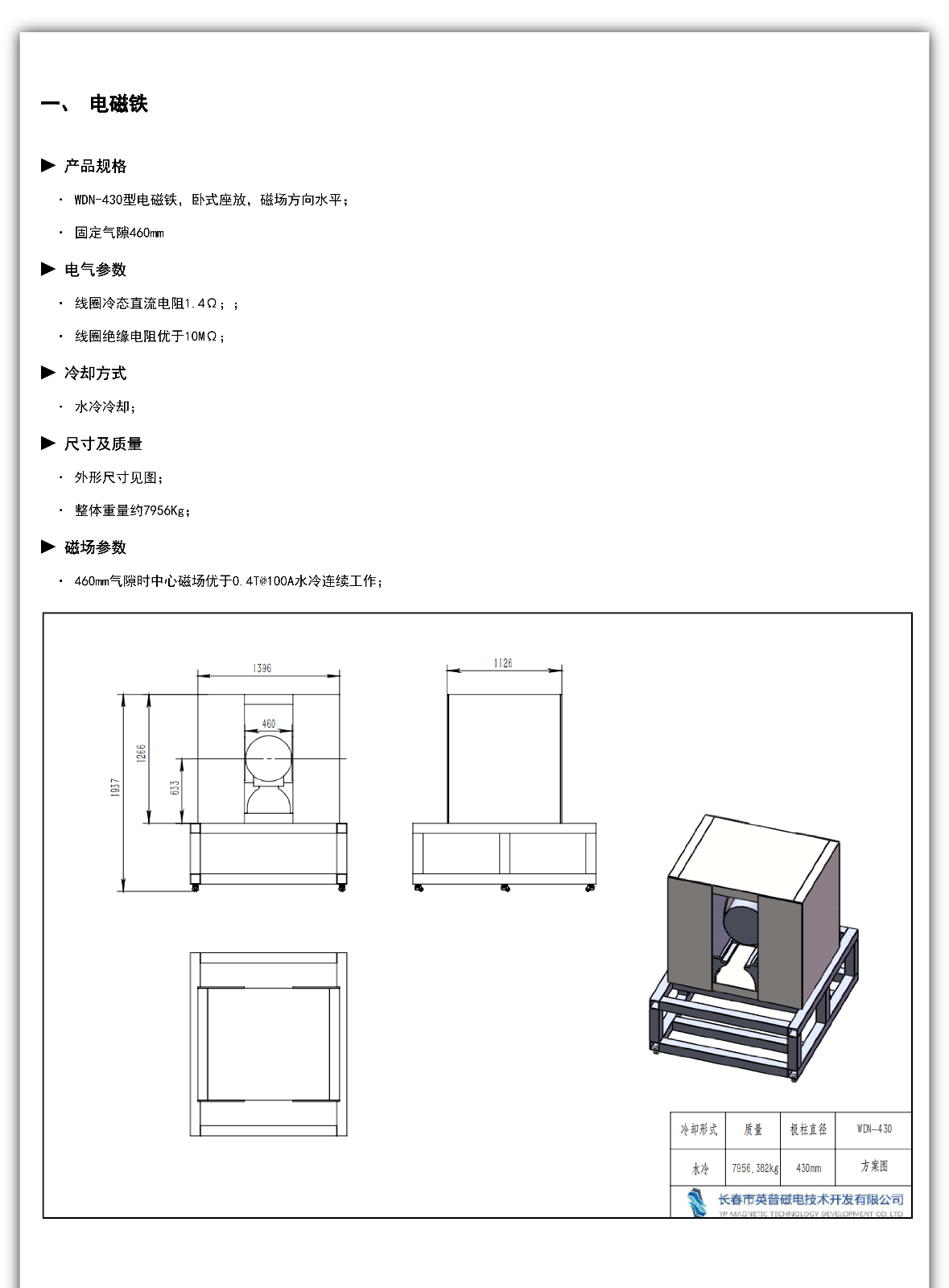

一、 电磁铁

u 产品规格

· WDN-430型电磁铁，卧式座放，磁场方向水平；

· 固定气隙460mm

u 电气参数

· 线圈冷态直流电阻1.4Ω；；

· 线圈绝缘电阻优于10MΩ；

u 冷却方式

· 水冷冷却；

u 尺寸及质量

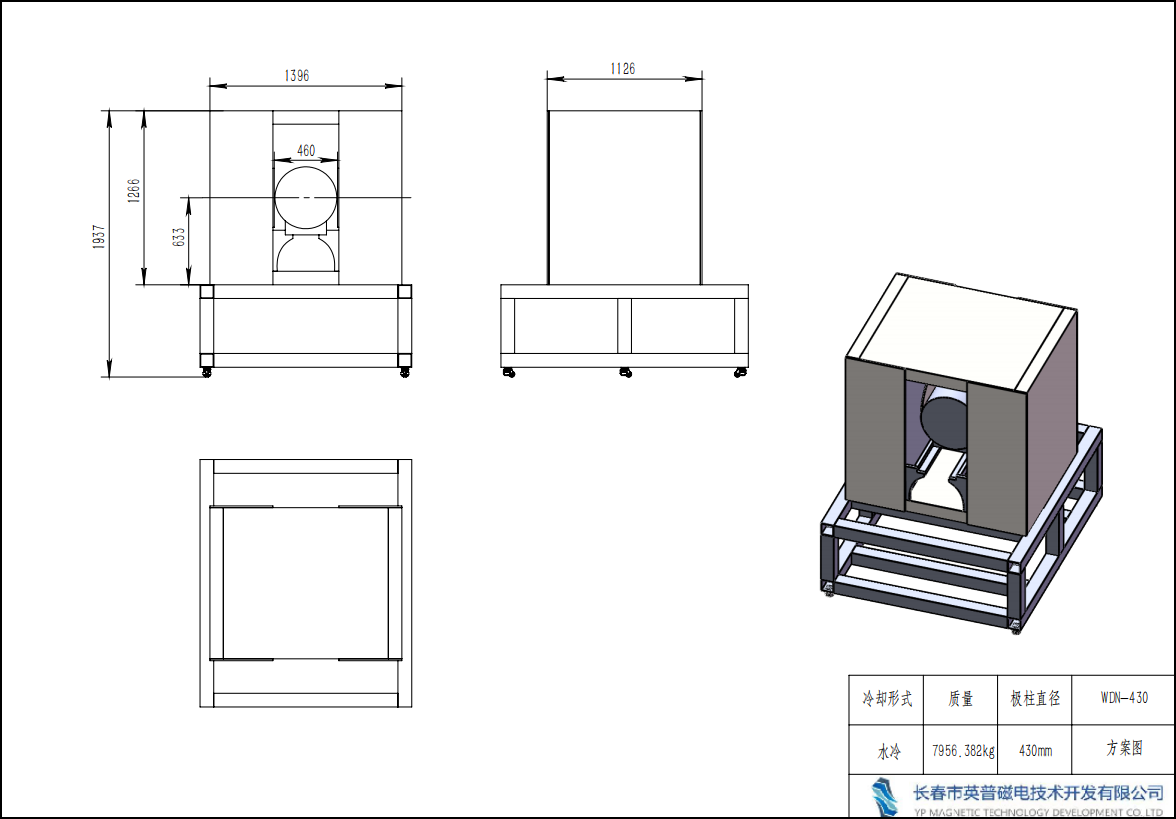

· 外形尺寸见图；

· 整体重量约7956Kg；

u 磁场参数

· 460mm气隙时中心磁场优于0.4T@100A水冷连续工作；

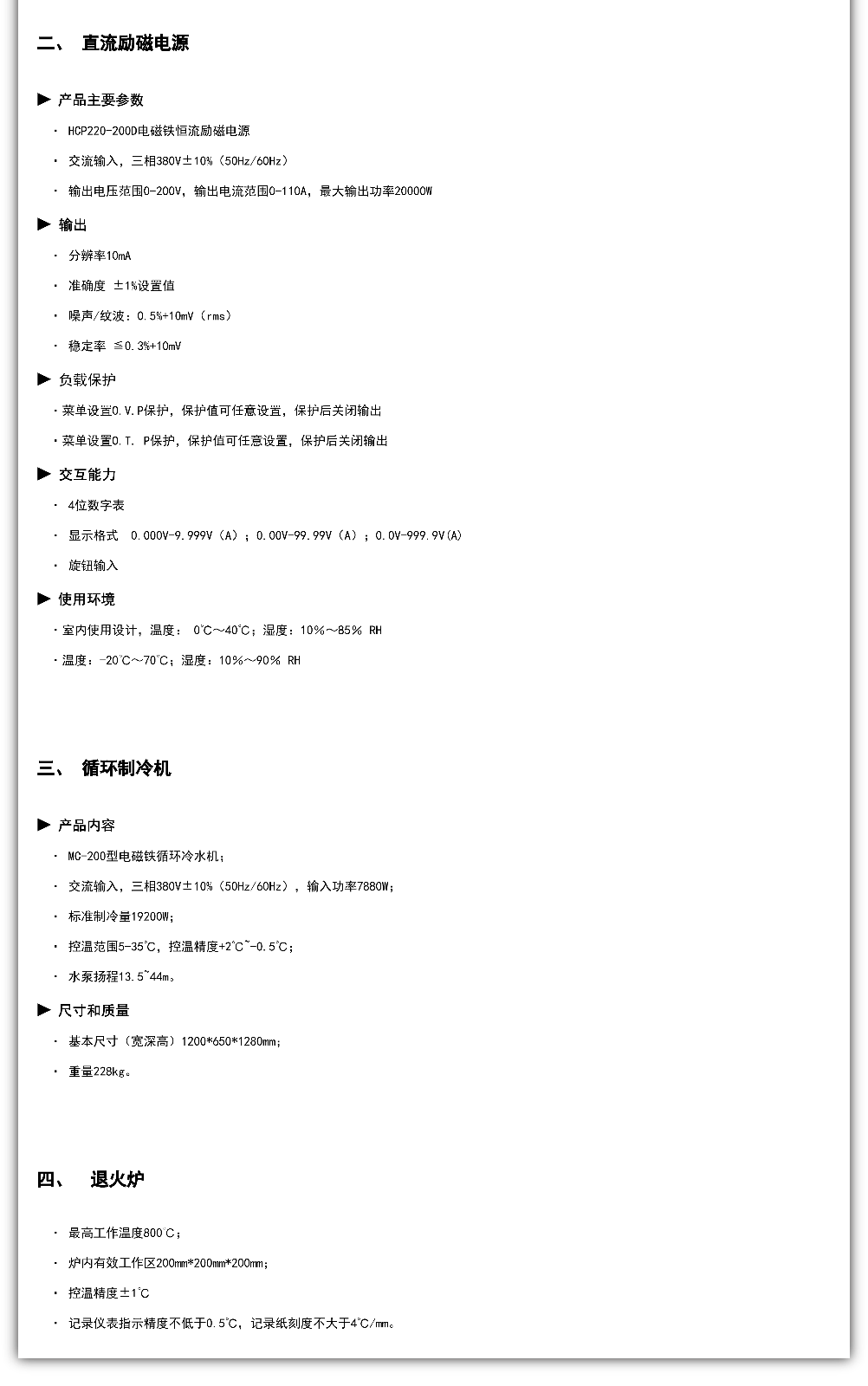

二、 直流励磁电源

u产品主要参数

· HCP220-200D电磁铁恒流励磁电源

· 交流输入，三相380V±10%（50Hz/60Hz）

· 输出电压范围0-200V，输出电流范围0-110A，最大输出功率20000W

u 输出

· 分辨率10mA

· 准确度 ±1%设置值

· 噪声/纹波：0.5%+10mV（rms）

· 稳定率 ≦0.3%+10mV

u 负载保护

·菜单设置O.V.P保护，保护值可任意设置，保护后关闭输出

·菜单设置O.T. P保护，保护值可任意设置，保护后关闭输出

u 交互能力

· 4位数字表

· 显示格式  0.000V-9.999V（A）；0.00V-99.99V（A）；0.0V-999.9V(A)

· 旋钮输入

u使用环境

·室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH

·温度：-20℃～70℃；湿度：10％～90％ RH

三、 循环制冷机

u产品内容

· MC-200型电磁铁循环冷水机；

· 交流输入，三相380V±10%（50Hz/60Hz），输入功率7880W；

· 标准制冷量19200W；

· 控温范围5-35℃，控温精度+2℃~-0.5℃；

· 水泵扬程13.5~44m。

u尺寸和质量

· 基本尺寸（宽深高）1200*650*1280mm；

· 重量228kg。

四、  退火炉

· 最高工作温度800℃；

· 炉内有效工作区200mm*200mm*200mm；

· 控温精度±1℃

· 记录仪表指示精度不低于0.5℃，记录纸刻度不大于4℃/mm。
